產品概述

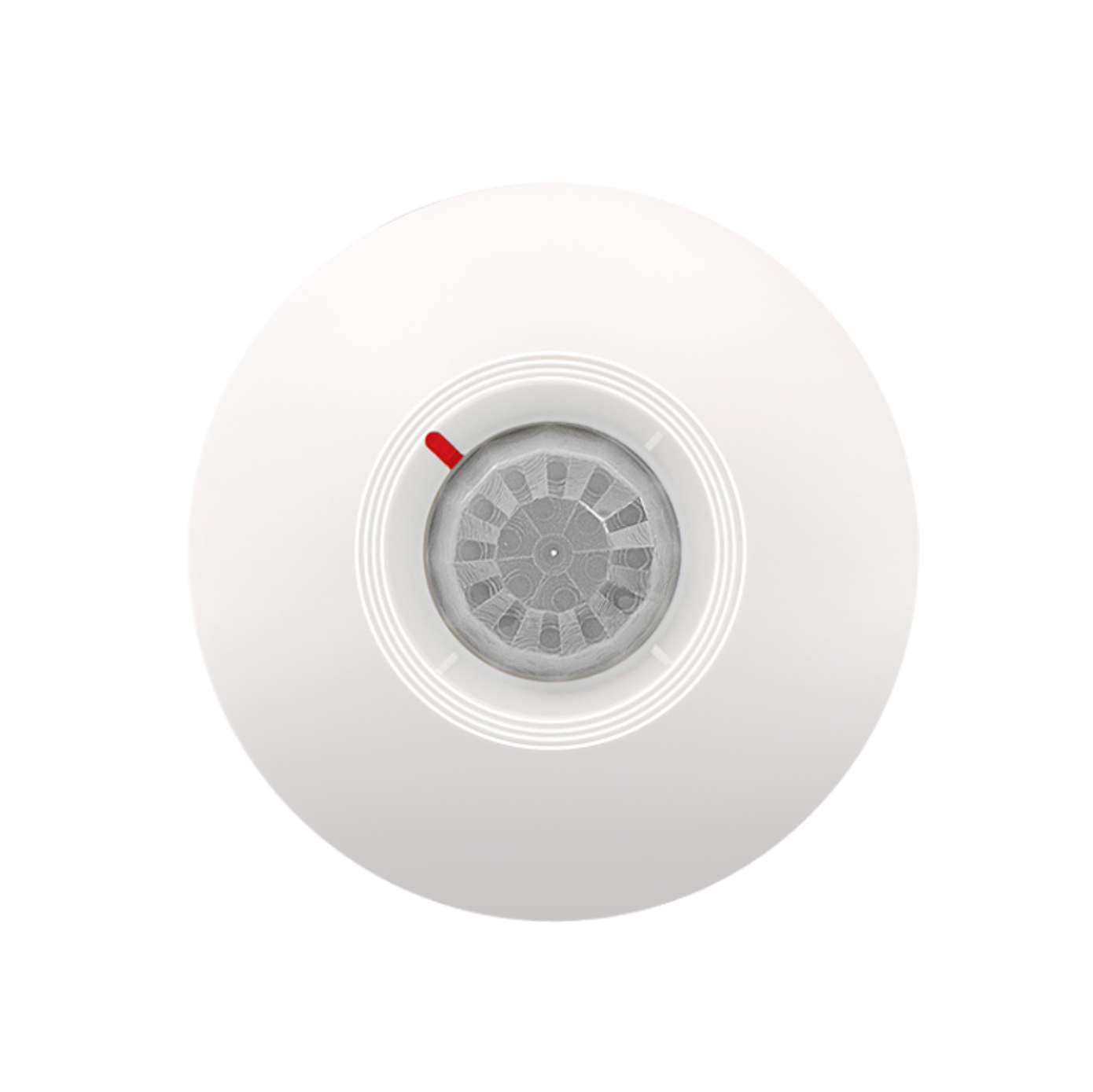

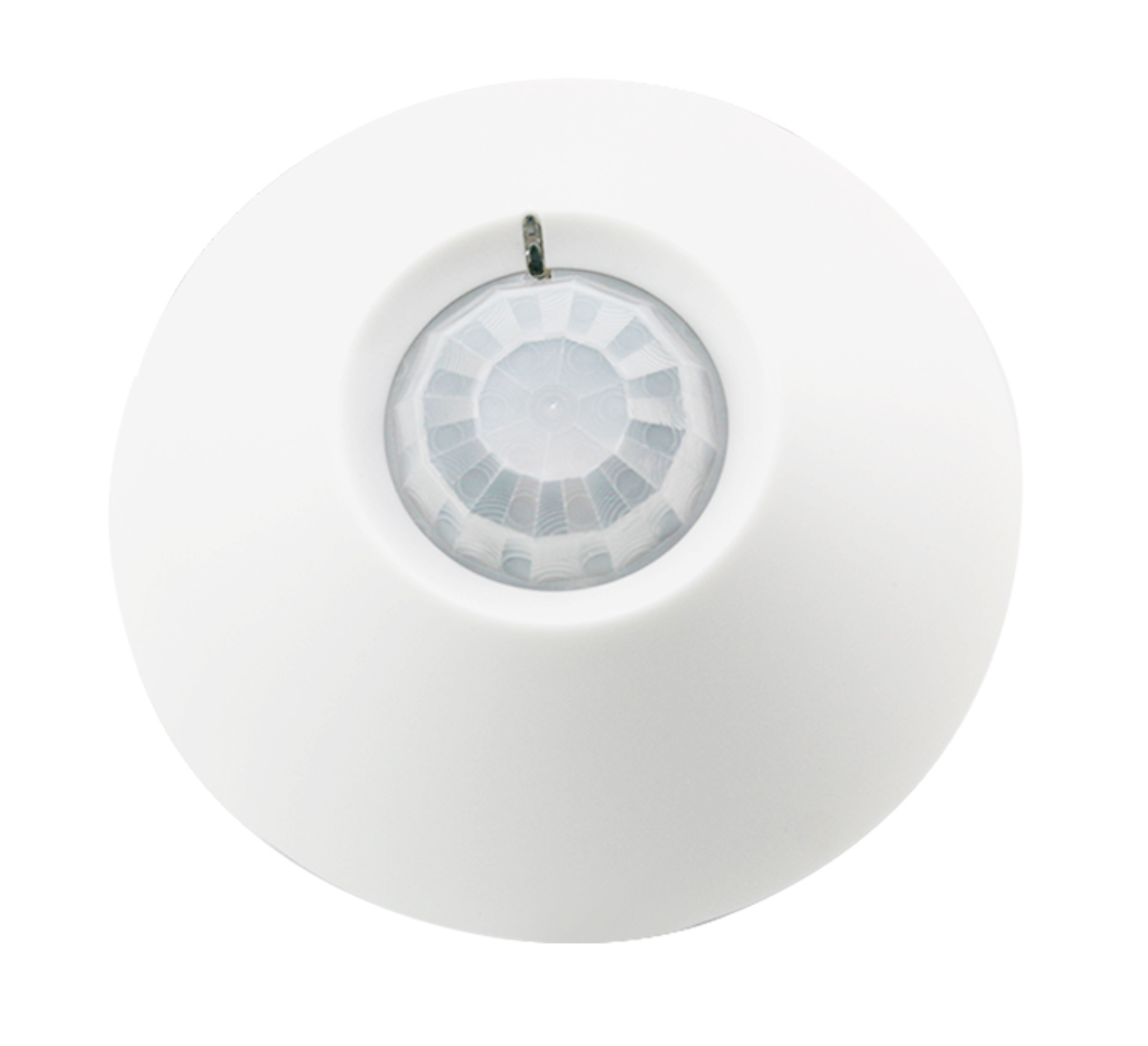

    本產品為吸頂式幕簾紅外探測器（以下簡稱探測器），產品采用獨特的結構設計及信號處理技術，具有防塵、防蟲、抗光線干擾等功能，從設計上保證了產品的穩定性。本產品對緩慢陰燃 或明燃產生的可見煙霧，有較好的反應。適用于住宅、廠房、商場、賓館、辦公樓、教學樓、銀行、圖書館、以及倉庫等場所的防范報警。

技術參數

型號/名稱 SF-465  吸頂式幕簾紅外探測器

工作電壓 DC9-16V

消耗電流 ≤18mA(12V/DC)

探測范圍 直徑8米（安裝高度在3.6米時）

角度 360°

自檢時音 約60S

報警指示 紅色LED

覆蓋區域 遠區24個，中區24個，近區6個

傳感器 熱釋紅外傳感器

工作溫度 -10℃ ~ +50℃

環境濕度 最大95%RH（無凝露）

抗RF干擾 10MHz-1GHz 20V/m

安裝方式 吸頂式

安裝高度 建議2.5米

報警輸出 NC/NO可選擇，接點DC28V 100mA

外型尺寸 106*36mm （直徑*高度）

安裝指導

? 選擇合適的安裝位置，一般安裝于探測器覆蓋區域中央的天花板上。

? 將電源線、信號線與安裝底座相連。

? 用螺絲將安裝底座固定在天花板上。

? 將探測器底端的定位點對準安裝底座的定位順時針旋轉即可安裝好探測器。

注意事項

? 探測器應注意防塵，較重灰塵會引起探測器誤報。

? 在探測器周圍0.5m內，不應有遮擋物。

? 探測器與空調送風孔邊的水平距離不應小1.5m。

? 探測器與墻壁、梁邊的水平距離不應小于0.5m。

? 在寬小于3米內的走道頂棚上設置探測器時，宜居中布置。探測器的安裝間距不應超過15米,探測器距端墻的距離不應小于探測器安裝間距的一半。

? 探測器水平安裝，如必須傾斜安裝時，傾斜角不應大于45度。

? 探測器底座應安裝牢固其導線連接必須可靠。
